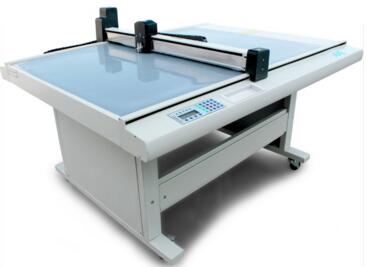

GD系列服裝樣板切割機
簡介：
GD系列服裝樣板切割機是奧科很早***推出的針對服裝樣板切割繪圖的打樣機。可切割如白卡紙，牛皮紙，紅硬紙板等服裝樣板常用的材料，是服裝打版師的好選擇。隨機配備筆和特種刀，切割繪圖可一次完成。兼容任意CAD軟件，CAD出圖后可以直接輸送給打樣機進行繪圖切割打樣。GD系列高速切割機主要針對較高精度市場需求，采用進口鋼帶傳動，具有精度高，速度高；性能穩定，使用方便；兼容任意CAD軟件；廣泛應用于對精度要求較高的繪圖切割上等優點，深得消費者喜愛。根據切割材料和應用行業的不同，又可稱為服裝樣板切割機，繪圖儀，服裝打樣機等。
主要特點:
主要切割材料:
卡紙，牛皮紙
主要應用行業:
服裝及其他繪圖切割應用
技術參數：
| 機型 | GD1209 | GD1509 | GD1512 | |
| 有效加工面積 | 1200*900mm | 1500*900mm | 1500*1200mm | |
| 配置 |
特種刀，筆 |
|||
| 吸附方式 | 真空吸附 | |||
| 傳動材料 | 進口鋼帶 | |||
| 切割材料 | 紅硬紙板，塑料板，白紙板，牛皮紙 | |||
| 切割方式 | 筆繪，半刀，全刀 | |||
| 切割厚度 |
0.5-2mm |
|||
| 精度 | ≤0.05mm | |||
| 速度可達 | 1000mm/s | |||
| 工作時間及特性 | 連續操作，電腦操作與切割同時進行，一次性快速傳輸數據 | |||
| 指令系統 | 國際標準：HPGL 或 DXF，能兼容任何CAD軟件 | |||
| 驅動器 | 步進電機 | |||
| 筆型 | 普通簽字筆，油性筆，圓珠筆 | |||
| 主要構造 | 切割平臺，機頭，傳動系統，控制柜，控制微電腦，機架，真空泵 | |||
| 電壓 | AC 220V 50HZ | |||
| 保險絲規格 | 5A | |||
| 占地尺寸（長*寬*高） | 1635*1365*1080mm | 1935*1365*1080mm | 1935*1665*1080mm | |
| 備注 | 其它尺寸可定做 | |||

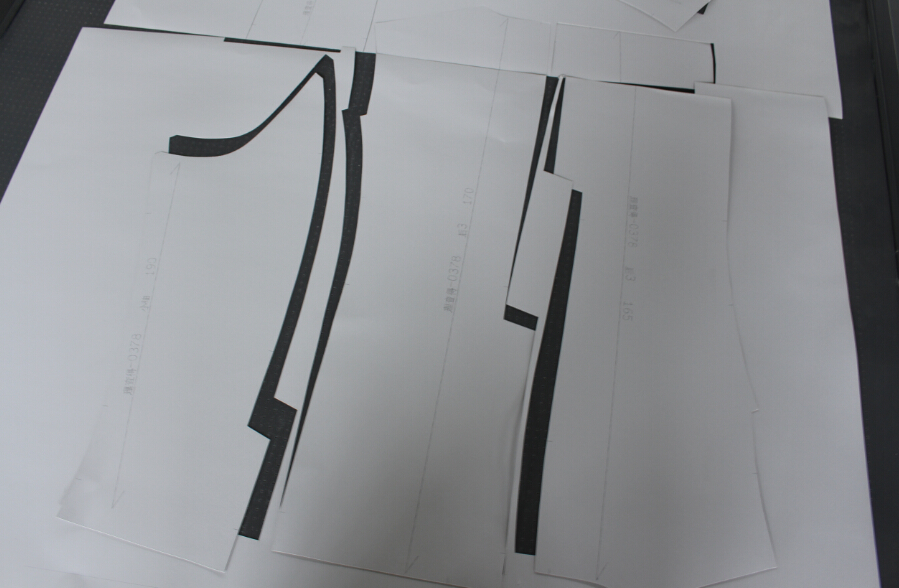

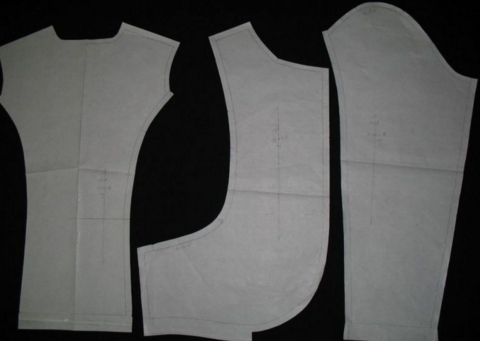

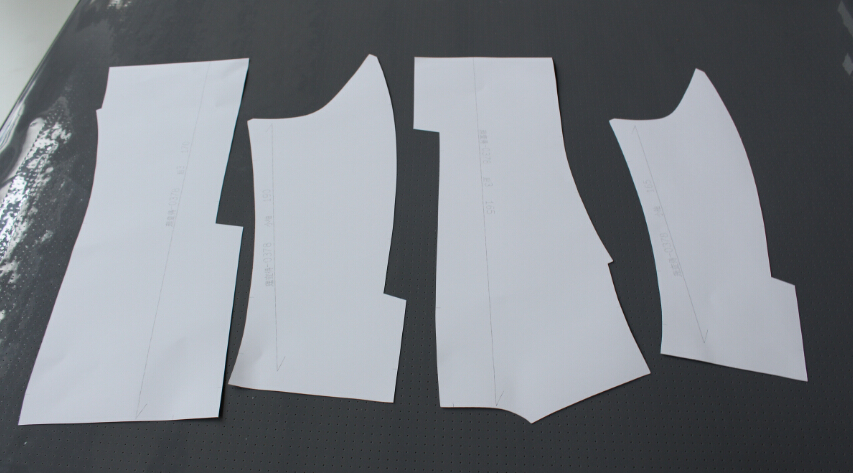

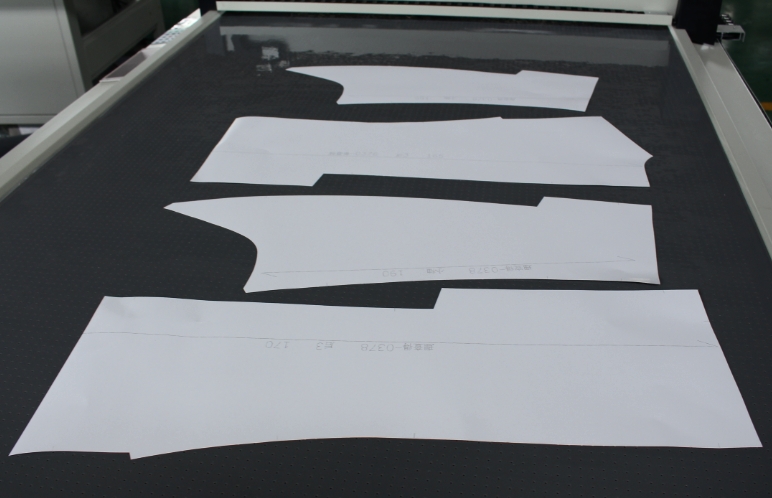

切割樣品：
|
|
|
| 切割繪圖樣品 | 切割繪圖樣品 | 服裝樣板設計 |
|
|
|
| 切割繪圖樣品 | 服裝設計 | 切割繪圖樣品 |
